针对国产高端稀土卤化物试剂品种少、纯度低、深度净化除杂难度大等问题，本研究系统研究水合稀土卤化物的深度净化除杂过程中关键杂质元素的传质机理及深度提纯除杂技术，并形成公斤级规模的制备能力。
针对水合高纯稀土卤化物，采用酸溶析晶法进行制备技术研究，通过控制关键工艺步骤制备出高纯氯化镱水合物和氯化铒水合物。

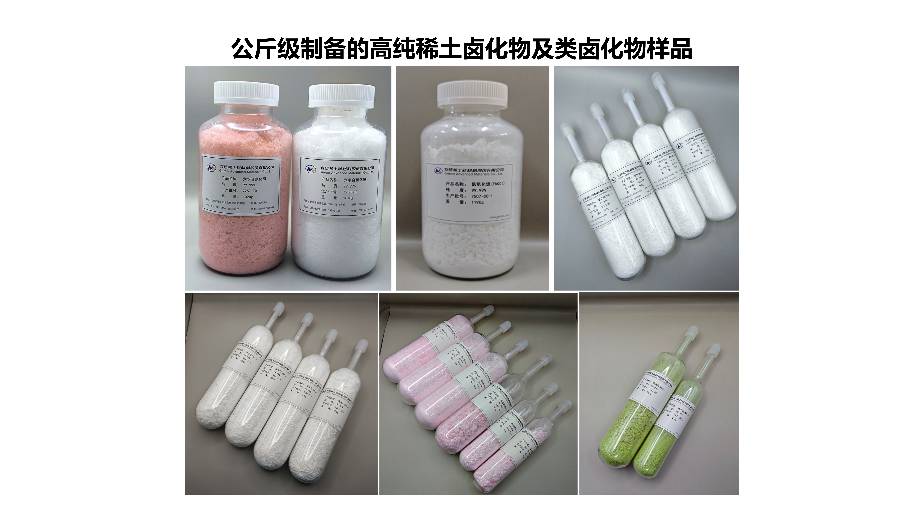

基于实验室制备工艺，进一步开展了公斤级规模制备工艺的探索，完成了2种水合稀土卤化物试剂公斤级生产线建设和调试，开发出了2项高纯稀土卤化物及类卤化物试剂公斤级规模工艺，建立了公斤级规模工艺文件，公斤级产品纯度达到指标要求。
由于稀土材料的特殊性，本数据集实体不对外公开，仅共享元数据。如需获取数据集实体，请联系数据管理者。
本数集中的相关数据均为试验数据。其中数据包含了水合稀土卤化物的制备过程中中间产品杂质含量分析以及XRD物相表征数据，并含有不同工艺所制备的终产品的稀土含量测试数据，以及水合稀土卤化物的热重分析测试数据。
本研究中采用酸溶析晶法法分别开展了高纯水合稀土卤化物的制备工艺研究。
采用EDTA滴定法测定产品中稀土总量。
采用梅特勒托利多公司生产的TGA/DSC1型同步热分析仪对所制备的水合稀土氯化物进行差示扫描量热分析（DSC）和热重分析（TG），样品粉末在氩气气氛中以10℃/min的速率从30℃加热到600℃，氩气流速为100ml/min。
采用日本理学公司生产的Smartlab型X射线衍射仪对合成样品进行物相分析（Co靶，λ=0.178752nm）。测试前，在气体手套箱中将研磨充分的稀土氯化物样品压实于可密封的XRD样品载玻片上，采用聚酰亚胺薄膜将载玻片覆盖、密封，避免测试过程中样品与空气中水分发生反应。
本数集中的水杂质含量、氧杂质含量以及XRD物相表征的相关数据均为试验原始数据，其中XRD数据为使用origin作图软件进行数据表达。
本数据集中热重分析数据为使用origin作图软件对数据基线拉平处理后作图进行数据表达。
本数集中相关数据在多次重复实验中数据重复性好。因此，本数据集可作为研究高纯水合稀土卤化物的可靠指标。
| # | 编号 | 名称 | 类型 |
| 1 | 2022YFF0709800 | 高纯稀土试剂研制及分析技术开发 | 国家重点研发计划 |
| 2 | 2022YFF0709801 | 高纯稀土氧化物和卤化物、类卤化物试剂规模化制备技术研究 | 国家重点研发计划 |
本作品采用
CC BY 4.0 （知识共享 署名 4.0 国际许可协议）进行许可。
CSTR:11738.11.ncdc.gcxtsj.db7349.2026
10.12072/ncdc.gcxtsj.db7349.2026
